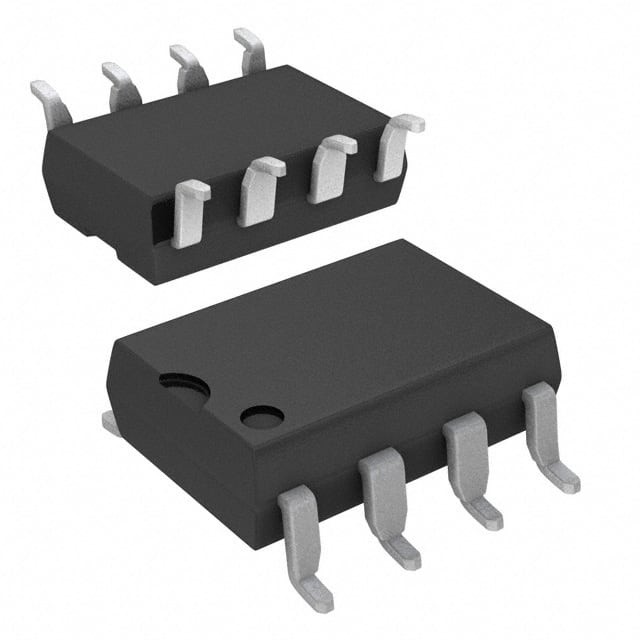

ACPL-7900-500E IC OPAMP ISOLATION 1 CIRC 8DIPGW Broadcom Ltd. ist für die Bereitstellung von Informationen zuständig.

Beschreibung

Die Isolationsverstärker ACPL-790B/790A/7900 wurden für die Strom- und Spannungsmessung in elektronischen Leistungsumwandlern in Anwendungen wie Motorantrieben und erneuerbaren Energiesystemen entwickelt.In einer typischen Motorantriebsanwendung, fließt der Strom durch einen externen Widerstand und der resultierende analoge Spannungsabfall wird vom Isolationsverstärker erkannt.Auf der anderen Seite des Stroms wird eine Differenzspannung erzeugt, die proportional zur Strömung ist
die optische Isolationsschranke

Eigenschaften

±0,5% hohe Gewinngenauigkeit (ACPL-790B)
-50 ppm/°C Niedriggewinndrift
00,6 mV Eingangsspannung
00,05% ausgezeichnete Linearität
60 dB SNR
Breite Bandbreite von 200 kHz
3 V bis 5,5 V breiter Versorgungsbereich für die Ausgangsseite
Betriebstemperaturbereich von -40 °C bis +105 °C
Weiterentwickelte Sigma-Delta () A/D-Wandlertechnologie
Volldifferenzielle Isolationsverstärker
15 kV/s Durchlässige Immunität im allgemeinen Modus
Kompaktes, automatisch einfügbares DIP-8-Paket
Sicherheits- und Zulassungsverfahren (ausstehend):
¢ IEC/EN/DIN EN 60747-5-5: 891 V Spitzenbelastungsspannung
UL 1577: 5000 Vrms/1 min Doppelschutznummer
CSA: Bekanntmachung über die Annahme des Bauteils #5

Anwendungen

Strom-/Spannungsmessung in Wechselstrom- und Servomotorantrieben
Inverter für Solar- und Windkraftanlagen
Industrieprozesssteuerung
Systeme zur Datenerfassung
Schaltvorrichtung für Stromversorgungssignal
Analogsignalisolation für allgemeine Zwecke
Traditionelle Ersatzstromwandler
