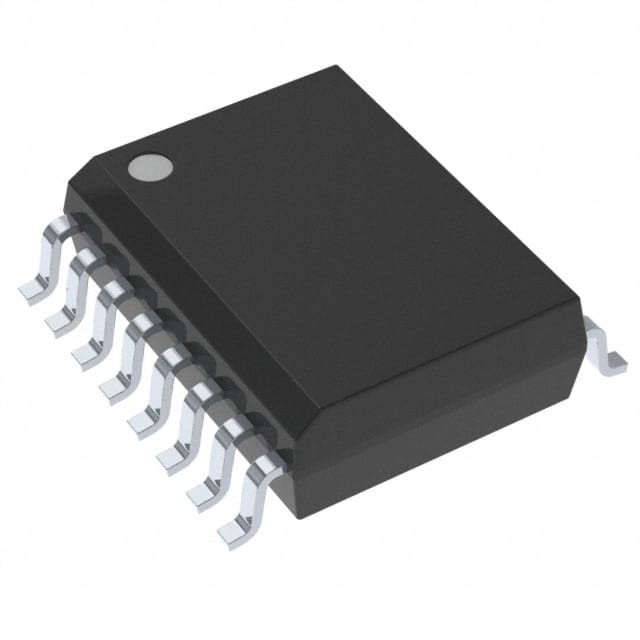

OP200GSZ-REEL IC OPAMP GP 2 CIRCUIT 16SOIC Analog Devices Inc.

Generell beschrieben

Der OP200 ist der erste monolithische doppelfunktionale Verstärker, der eine Präzisionsleistung des OP77-Typs bietet.Die OP200 kombiniert Präzisionsleistung mit der Platz- und Kostenersparnis eines Dual-Verstärkers.
Die OP200 verfügt über eine extrem niedrige Eingangsverschiebungsspannung von weniger als 75 μV mit einer Drift unter 0,5 μV/°C, die über den gesamten militärischen Temperaturbereich garantiert ist.000Einheitliche Antriebsströme mit einer Leistung von mehr als 10 kΩ; Eintrittsverzerrungsstrom unter 2 nA; CMRR über 120 dB; PSRR unter 1,8 μV/V.Auf dem Chip wird Zener Zap Trimming verwendet, um die extrem niedrige Eingangsverschiebungsspannung des OP200 zu erreichen und die Notwendigkeit des Verschiebungsziehens zu beseitigen.
Der Stromverbrauch des OP200 ist gering, wobei jeder Verstärker weniger als 725 μA Zufuhrstrom verbraucht.Der OP200 bietet jedoch erhebliche Verbesserungen gegenüber diesem industriestandardgestütztenDie Spannungsgeräuschdichte des OP200, 11 nV/√Hz bei 1 kHz, ist halb so hoch wie bei den meisten anderen Geräten.
Der OP200 ist mit den OP221, LM158, MC1458/MC1558 und LT1013.
Die OP200 ist eine ideale Wahl für Anwendungen, bei denen mehrere Präzisionsverstärker erforderlich sind und wo ein geringer Stromverbrauch kritisch ist.
Für einen Quad-Precision-Op-Verstärker siehe OP400.

Eigenschaften

Niedrige Eingangsspannung: maximal 75 μV
Niedrigversetzte Spannungsverschiebung, über −55°C < TA < +125°C 0,5 μV/°C maximal
Niedrigstrom (pro Verstärker): maximal 725 μA
Hohe Gewinnspanne im offenen Kreislauf: mindestens 5000 V/mV
Niedriger Eingangsstrom: maximal 2 nA
Niedrige Geräuschspannungsdichte: 11 nV/√Hz bei 1 kHz
Stabil bei großen Kapazitätsbelastungen: typisch 10 nF
