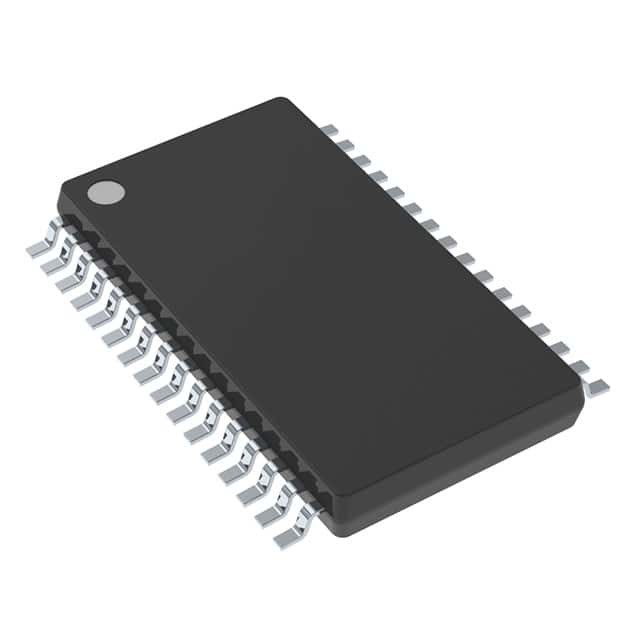

26V praktischer Chip der Klassen-D Ampere, Verstärker TPA3118D2DAPR-integrierter Schaltung

TPA3118D2DAPR-Beschreibung

KLASSE D STER 30W 32HTSSOP ICs AMPERE
Die Reihen TPA31xxD2 sind leistungsfähige, digitale Verstärkerstereoleistungsstufe für das Fahren von Sprechern bis zum Ω 100W/2 in Mono. Die hohe Leistungsfähigkeit des TPA3130D2 lässt es × 15 W ohne externen Kühlkörper auf einem einlagigen PWB tun 2. Das TPA3118D2 kann × 30 mit Ω 8 ohne Kühlkörper auf einem Doppelschicht PWB sogar laufen lassen 2. Wenn sogar höhere Energie benötigte das TPA3116D2 tut 2 × 50 mit Ω 4 mit einem kleinen Kühlkörper ist, der zu seiner Oberseite PowerPAD befestigt wird. Alle drei Geräte teilen den gleichen Abdruck, einem einzelnen PWB ermöglichend, über verschiedenen Leistungspegeln benutzt zu werden.
Das TPA31xxD2 brachte oscillator-/PLLstromkreis einsetzt eine mehrfache Schaltfrequenzwahl, um morgens-Störungen zu vermeiden voran; dieses wird zusammen mit einer Wahl entweder des Meisters oder Sklavenwahl erzielt und macht es möglich, mehrfache Geräte zu synchronisieren.
Die Geräte TPA31xxD2 werden völlig gegen Störungen mit Kurzschlusssicherung und Wärmeschutz sowie Überspannung, Undervoltage und DC-Schutz geschützt. Störungen werden zurück zu dem Prozessor berichtet, um Geräte an beschädigt werden während der Überladungsüberladung zu verhindern.

TPA3118D2DAPR kennzeichnet

1• Stützmehrfache Ausgangskonfigurationen
– 2 × 50 W in eine 4-Ω BTL Last bei 21 V
(TPA3116D2)
– 2 × 30 W in eine 8-Ω BTL Last bei 24 V
(TPA3118D2)
– 2 × 15 W in eine 8-Ω BTL Last bei 15 V
(TPA3130D2)
• Breiter Spannungsbereich: 4,5 V bis 26 V
• Leistungsfähige Klassen--doperation
– >90% Energie-Leistungsfähigkeit kombiniert mit Tief
Untätiger Verlust verringert groß Kühlkörper-Größe
– Moderne Modulations-Entwürfe
• Mehrfache Schaltfrequenzen
– Morgens-Vermeidung
– Meister und Sklave Synchronization
– Bis zur Schaltfrequenz 1.2-MHz
• Feedback-Leistungsstufe-Architektur mit Hoch
PSRR verringert P.S.-Anforderungen
• Programmierbare Leistungsgrenze
• Differenzialer und unsymmetrischer Input
• Stereo- und Monomodus mit dem Einzel-Filter mono
Konfiguration
• Einzelne Stromversorgung verringert Teilzählung
• Integrierter Selbstschutz umkreist das Einschließen
Überspannung, Undervoltage, Übertemperatur, DCDetect und Kurzschluss mit dem Fehler-Bericht
• Thermisch erhöhte Pakete
– VATI (32-Pin HTSSOP Auflage hoch)
– DAP (32-Pin HTSSOP Auflage unten)
• – 40°C zur umgebenden 85°C Temperaturspanne

TPA3118D2DAPR-Anwendungen

• Zugeschalteter AC-/DCadapter/Ladegerät
• Offener Rahmen-Schaltnetzteil
• Mini-Mikrokomponente, Sprecher-Stange, koppelt an
• Sekundärmarkt Automobil
• CRT-FERNSEHEN
• Verbraucher-Audioanwendungen
