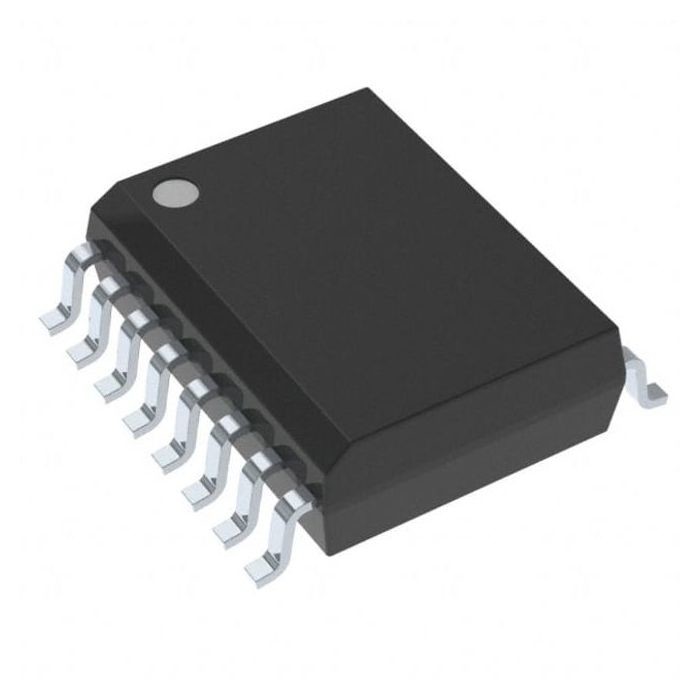

12 Bit SPI-Datenerfassung IC AD7243ARZ V-OUT 16SOIC Analog Devices Inc.

ALLGEMEINE BESCHREIBUNG

Das AD7243 ist kompletten 12 gebissen, Spannungsertrag, Digital-Analog-Wandler mit Ausgangsverstärker und Zener-Referenzspannung auf einem monolithischen CMOS-Chip. Keine externen Ordnungen werden angefordert, um volle spezifizierte Leistung zu erzielen.
Der Ausgangsverstärker ist zum Entwickeln von +10 V über einer 2 kΩ Last fähig. Die Ausgangsspannung erstreckt sich mit einzelner Versorgungsoperation sind 0 V bis +5 V oder 0 V bis +10 V, während eine zusätzliche zweipolige Ertragstrecke ±5 V mit Doppelversorgungen verfügbar ist. Die Strecken werden unter Verwendung des internen Gewinnwiderstandes vorgewählt.
Das Datenformat ist natürliche Zweiheit in beiden Einpolstrecken, während entweder Offsetzweiheit möglicherweise oder Ergänzungsformat der twos werden vorgewählt in der zweipoligen Strecke. Eine CLR-Funktion wird zur Verfügung gestellt, die den Ertrag auf 0 V in beiden Einpolstrecken und in der zweipoligen Strecke der Ergänzung der twos einstellt, während mit Offsetformat der binären Daten, der Ertrag auf – REFIN eingestellt wird. Diese Funktion ist als a macht-auf Zurückstellen nützlich, da sie erlaubt, dass der Ertrag auf einen bekannten Spannungspegel eingestellt wird.

EIGENSCHAFTEN

12-Bit CMOS DAC mit
Auf-Chip-Referenzspannung
Ausgangsverstärker
Drei auswählbare Ertrag-Strecken
– 5 V bis +5 V, 0 V bis +5 V, 0 V bis +10 V
Serielle Schnittstelle
300 kHz DAC Update Rate
Klein: BAD 16-Lead oder SOIC
Nichtlinearität: ±1/2 LSB TMIN zu TMAX
Ableitung der geringen Energie: 100 mW typisch

ANWENDUNGEN

Prozesskontrolliert
Industrielle Automatisierung
Systeme der digitalen Signalverarbeitung
Input/Output Häfen
