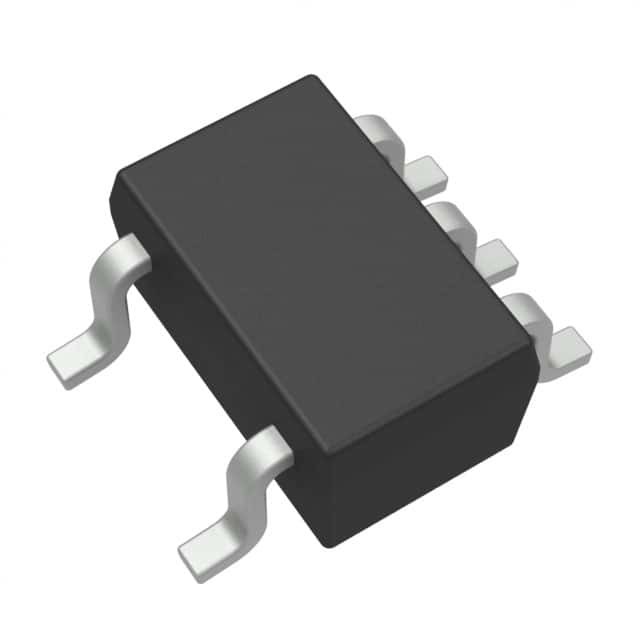

Logik 0.9V-3.6V PUFFER IC SN74AUP1T34DCKR SC70-5 Texas Instruments

Beschreibung

Das SN74AUP1T34 ist ein 1 gebissener noninverting Übersetzer mit zwei unabhängig konfigurierbaren Stromversorgungsschienen. Es ist ein Einwegübersetzer von A zu B. Der a-Hafen soll VCCA überwachen. Der Versorgungsspannungsbereich für VCCA ist 0,9 V bis 3,6 V. Der b-Hafen soll VCCB überwachen. VCCB kann die Versorgungsspannungen annehmen, die von 0,9 V bis 3,6 V. reichen. Dieses ermöglicht Schwachstromübersetzung zwischen Spannungsknoten von 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V und 3,3 V. Das SN74AUP1T34 wird auch völlig für Ioff-ansässige Teilweisenergie-untenanwendungen spezifiziert. Wenn das Gerät abgestellt wird, sperrt der Ioff-Schaltkreis die Ertrag und verhindert, gegenwärtigen Rückstrom durch das Gerät schädigend.

Eigenschaften

• Eingegebene Hysterese erlaubt langsamen eingegebenen Übergang und verbessert zugeschaltete Störsicherheit am Input
• Esd-Schutz übersteigt JESD 22
• Modell des Menschlich-Körper-5000-V (A114-A)
• Sperrungs-Leistung übersteigt 100 MA pro JESD 78, Klasse II
• Breite funktionierende Strecke VCC 0,9 V bis 3,6 V • Ausgeglichene Laufzeitverzögerungen: tPLH = tPHL (1.8-V zur Übersetzung 3.3-V typisch)
• Niedriger Statisch-Energie-Verbrauch: Maximum von 5-µA ICC
• ±6-mA gab Antrieb bei 3 V aus • Ioff stützt teilweise Macht-Unten-Modus-Operation
• VCC Isolierungs-Eigenschaft – wenn VCCA-Input an Boden ist, ist b-Hafen im hochohmigen Zustand

Anwendungen

• Persönliche Elektronik
• Telekommunikation
• Unternehmen
• Industriell
